Dưới đây là cách tính toán tụ lọc cho nguồn với tải và tần số xác định

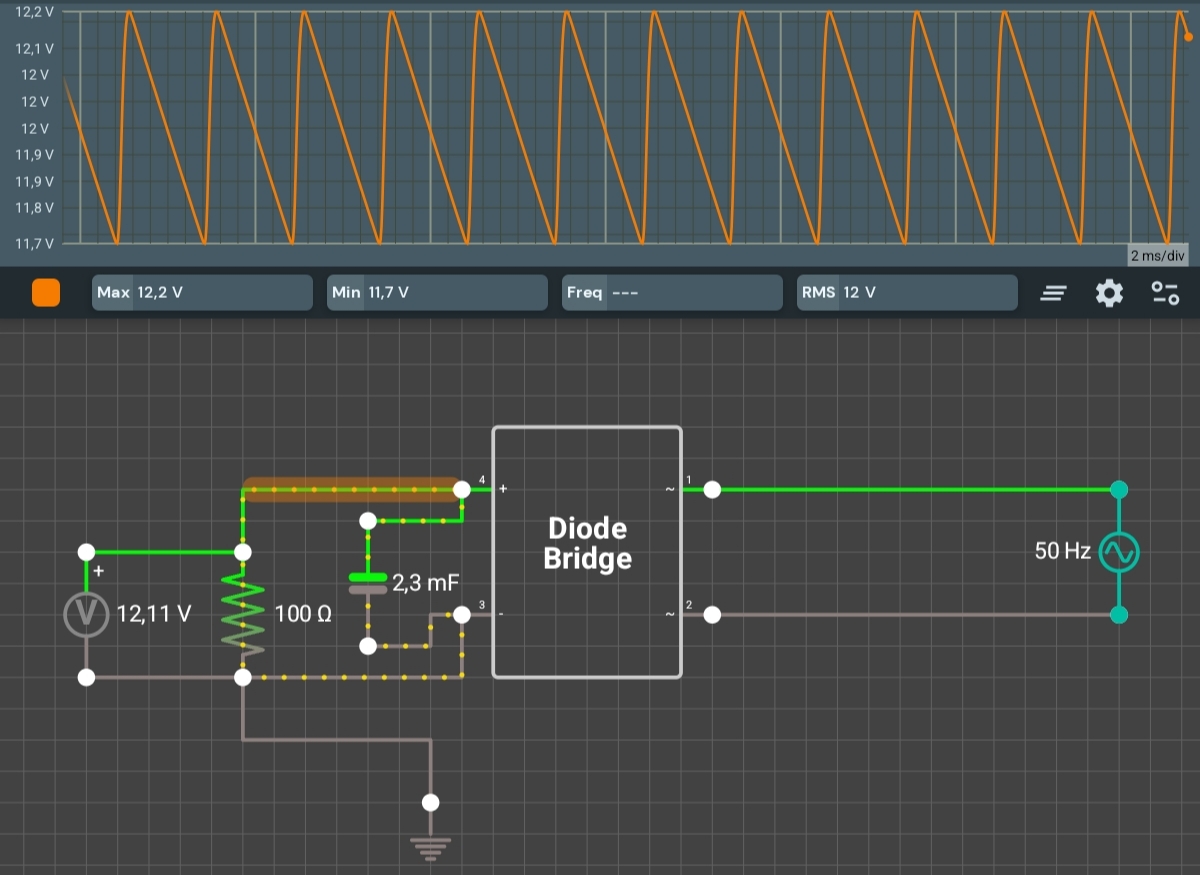

Thiết kế tụ lọc nguồn cho chỉnh lưu cầu điện áp vào 12v tần sô 50hz tải 100om

Sơ đồ như hình

Với tần số 50hz ta có chu kỳ 0.02s thì thời gian để tụ lọc giảm từ điện áp max umax = 12V đến điện áp min là T/2 = 0.01s

Chọn điện áp min umin = 11.5v

Ta có công thức tính Uc(t) = U*e^(-t/(r*c)) hay Umin = Umax*e^(-t/(r*c))

Thay giá trị vào công thức ta có 11.5 = 12*e^(-0.01/(100*c)) -> c = 2.3mF

Sơ đồ như hình

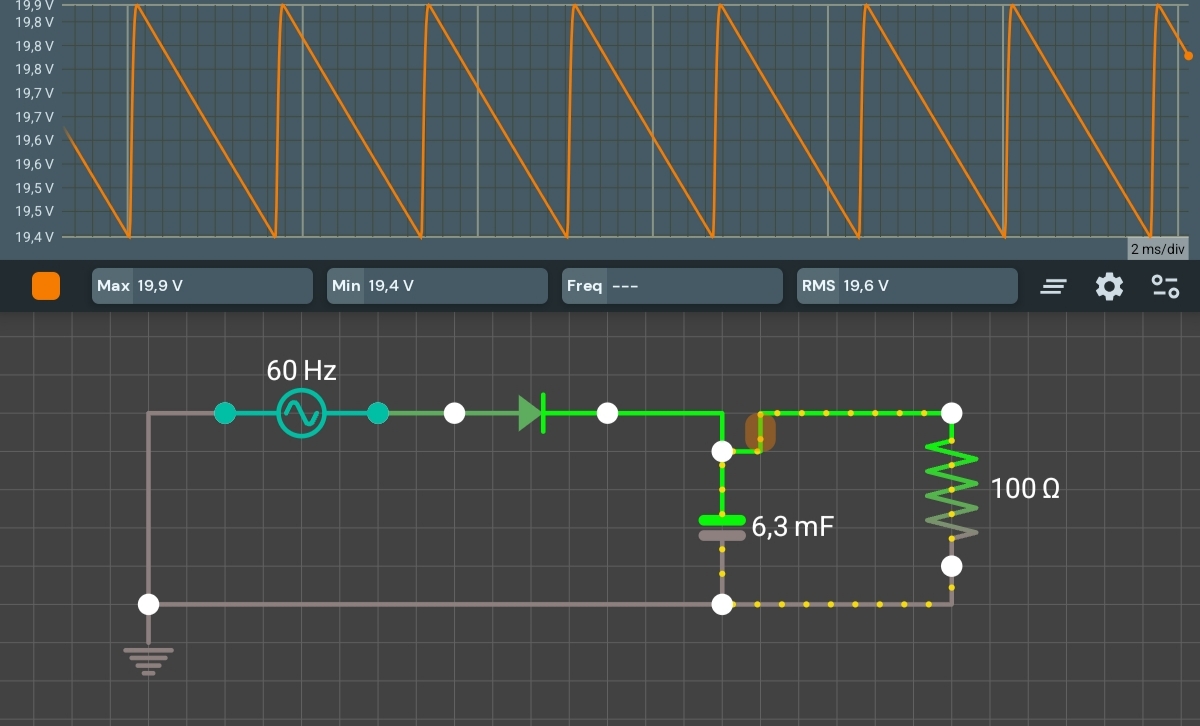

Thiết kế tụ lọc nguồn cho chỉnh lưu hình tia điện áp vào 20v tần sô 60hz tải 100 100om

Với tần số 60hz ta có chu kỳ 0.016s thì thời gian để tụ lọc giảm từ điện áp max umax = 20V đến điện áp min là T = 0.016s

Chọn điện áp min umin = 19.5

Ta có công thức tính Uc(t) = U*e^(-t/(r*c)) hay Umin = Umax*e^(-t/(r*c))

Thay giá trị vào công thức ta có 19.5 = 20*e^(-0.016/(100*c)) -> c = 6.3mF
