Mạch ổn áp công suất nhỏ dùng diot zerne

Diot zerne có 3 loại loại công suất nhỏ có công suất 0.25w - 0.5w kích thước nhỏ

Loại 2 loại công suất trung bình có công suất 1w 2w 3w

Loại 3 loại công suất lơn có công suất 5w 10w 50w

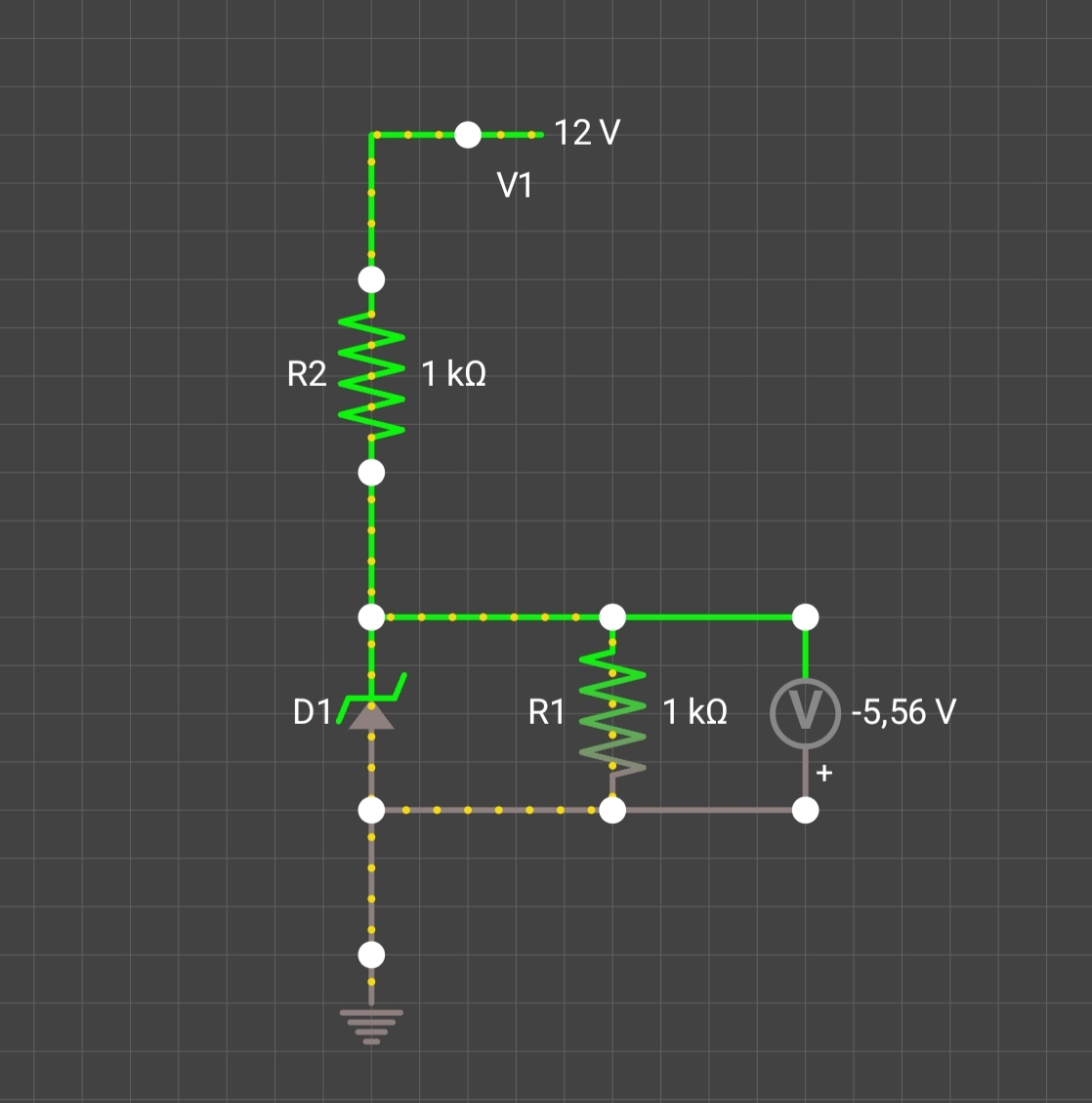

Để thiết kế mạch như hình vẽ ta có một ví dụ như sau

Thiết kế mạch R tải = R1 =1kom điện áp ra 5.6v ura =uR1= 5.6

Ta thiết kế như sau

ir1 = ur1/r1 = 5.6/1k = 0.0056A

chọn iz 1mA -> pz = 5.6*1m = 0.0056 -> chon công suất điot pz 0.5W

Tính r2 = (12-uz)/(iz+ir1) =(12-5,6)/(1m+5.6m) = 969

Chon r2= 1kom
