Mạch ổn áp dùng ic

ic ổn áp có 2 loại dòng 78xx ổn áp dương và 79xx ổn áp âm

Ổn áp dương có LM7805 ra 5V, LM7809 ra 9v, LM7812 ra 12v

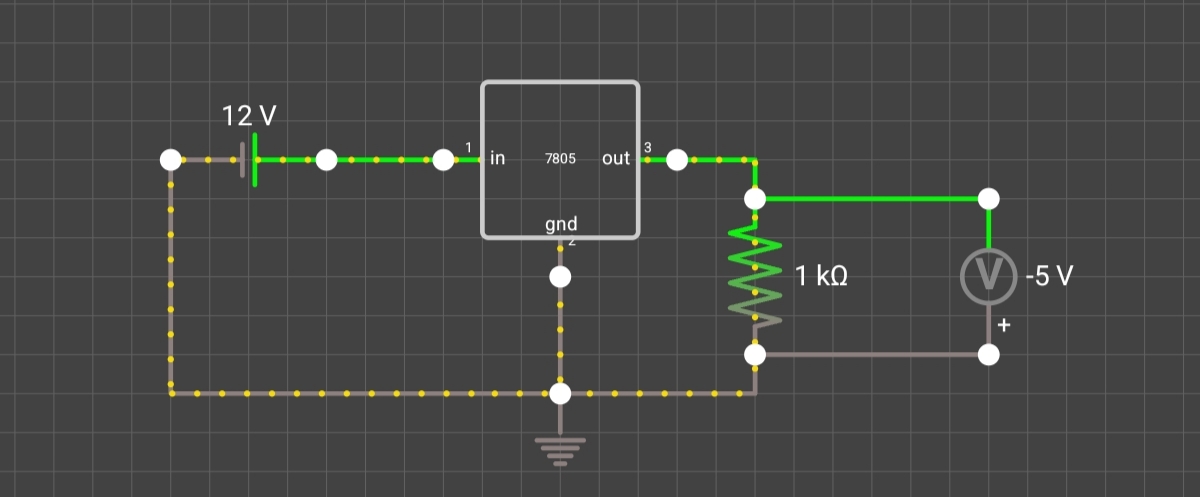

Sơ đồ như hình

Ổn áp âm có LM7905 ra - 5V và LM7912 ra -12

nếu câc bạn muốn dùng hãy đọc datasheet của nó xem dòng ra bao nhiêu

Dòng ra của ic thường bằng 1A để tăng dong ra cho nó lên 2A-5A người ta thường gắn thêm tranzito để khuếch đại dòng

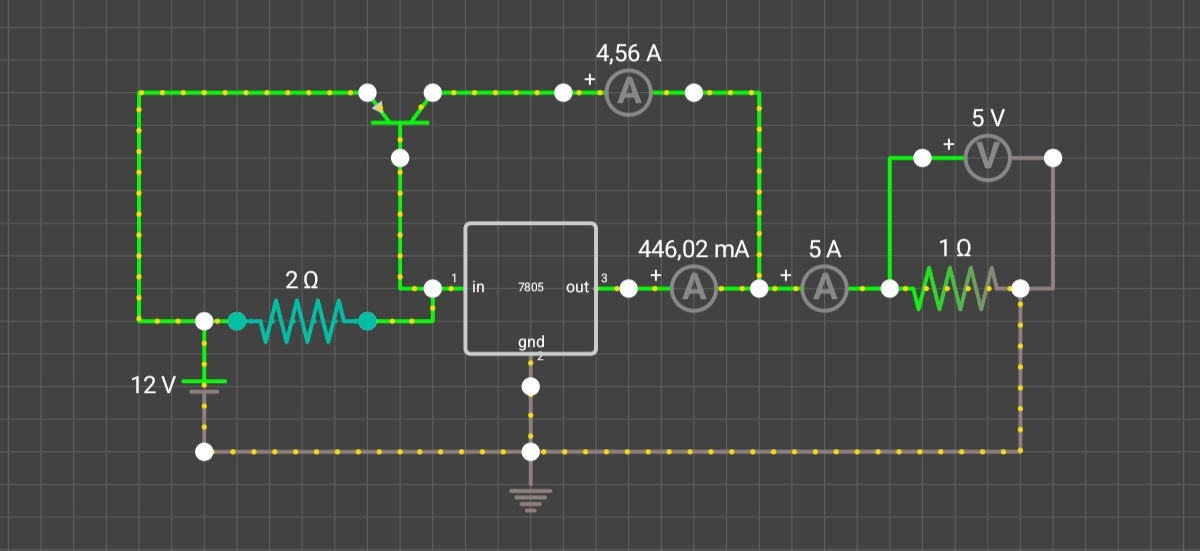

Sơ đồ như hình

Thiết kế mạch có điện áp vào 12V điện áp ra 5v 5A <-> tải 1om

Chọn dòng ie tranzito pnp bằng 4.5A

Chọn bjt có hê số khuếch đại bta 100

Dòng ra itai = ie+(ira của ic lm7805) -> ira của ic Lm7805 = itai-ie = 5-4.5 = 0.5A

ib = ie/bta = 4.5/100= 45mA

ir43 = (ira của ic lm7805) - ib = 500mA-45mA =455mA

Tính R43 = ube/ir43 =0.7/455mA = 1.5om

Tính công suất R43 Pr43 = ir43*ir43*R43= (455mA)bình*1.5om = 0.3W

chon R43 bằng 2om và công suất 0.5w
