Chào các bạn. Mình đã có 2 năm khing nghiêm trong thi công hệ thống báo. Trang này là nơi mình chia sẻ kinh nghiệm đi dây báo cháy

Đi dây báo cháy gồm có những mục sau đây

Đi dây hệ thống đèn exit và đèn sự cố

Đường dây đi đèn exit và đèn sự cố dùng điện 220 thường thì người ta dùng dây 2*1mm. nối tất cả các đèn exit và đèn sự cố lại

Đi dây chuông đèn và dây nút nhấn

Thường thì hai dây này thường đi song song với nhau đến chuông đèn và nút nhấn

Dây nhấn là dây tín hiệu còn dây chuông có nối với nguồn 24 v khi có nguồn nó sẽ kêu. trong một số trường hợp dây nhấn có thể đi vào đường báo beam hoặc đi vào đầu báo khói gần nhất

Đi dây đường báo pin

Đường dây báo beam gồm có một dây nguồn 24V và một dây tín hiệu đến đường báo pin

Đầu báo beam là đầu báo laze khi có khói thiết bị sẽ biết và báo về tủ

Những điều mình chia sẻ ở trên là nguyên lý đi dây báo cháy kiểu thường.

Đi dây báo cháy kiểu địa chỉ

Dây exit và đèn sự cố đi tương tự như trên

đi dây chuông đèn

Mỗi khu vưc người ta sẽ có một modun chuông trong modun chuông có nguồn vào và nguồn ra cho chuông và một dây tín hiệu để khi có tín hiệu báo cháy chuông sẽ kêu

Còn đối với nhấn

Dây nhấn sẽ có một địa chỉ nó sẽ nối vào đầu báo khói địa chỉ gần nhất hoạc nối nhiều nút nhấn địa chỉ với nhau rồi nối về tủ

Với đâù báo beam

Ta có một modun đầu báo beam. một modun đầu báo beam sẽ quản lý một lượng đầu báo pin khi có tín hiêuk khói nó sẽ báo vễ tủ. Đầu báo pin cần nguồn 24V

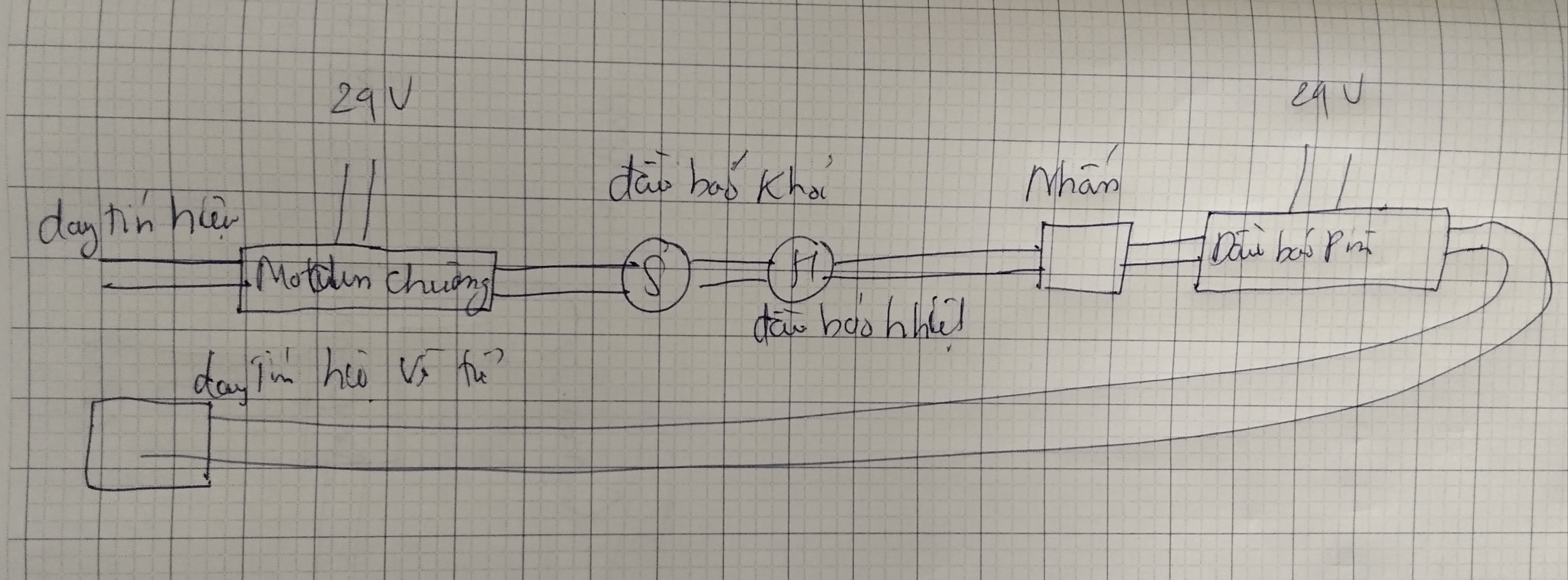

Sơ đồ đấu nối như hình
