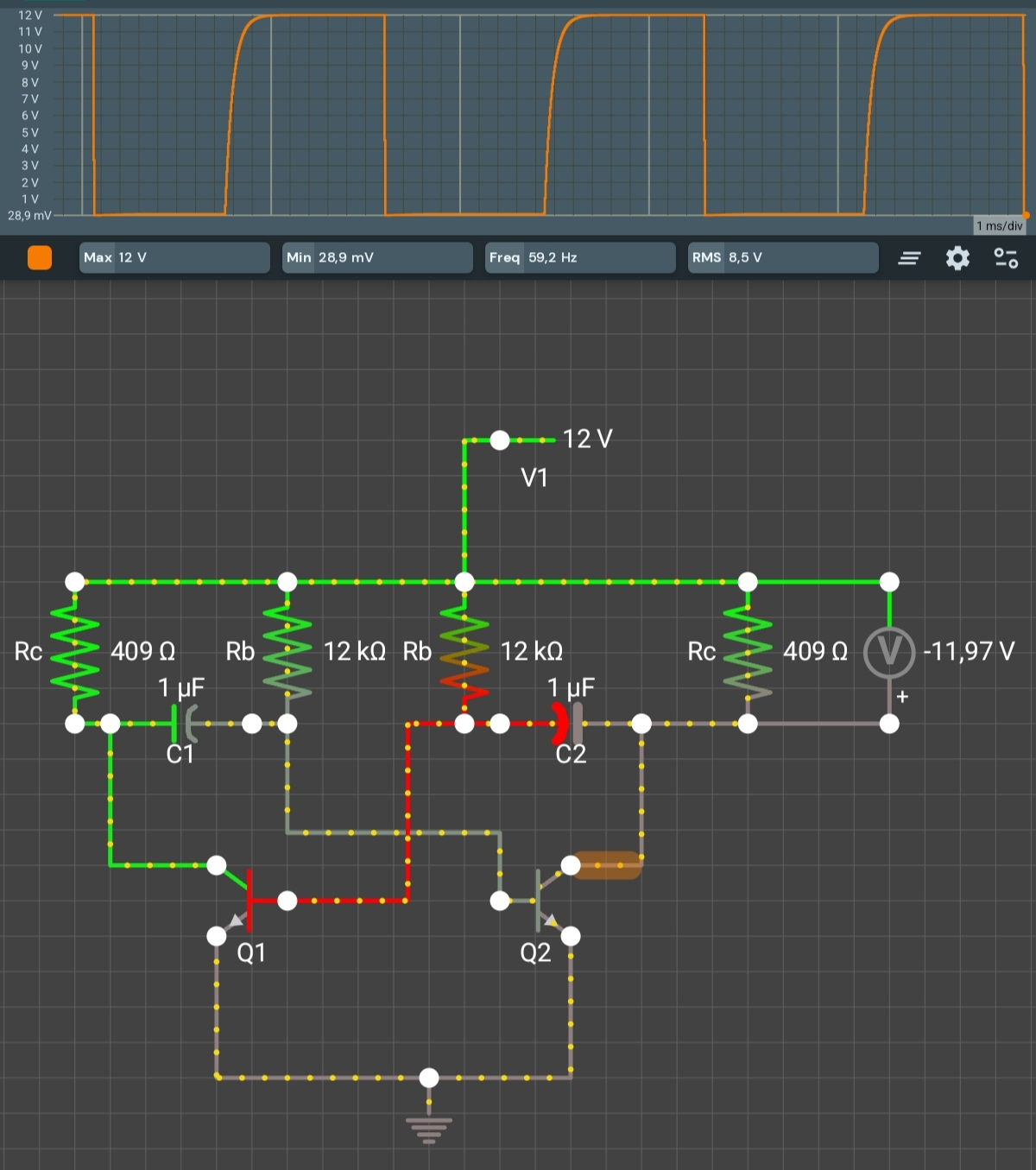

ta có sơ đồ như hình
Trước tiên ta tính Rb và Rc
Ta có công thức tính chu kỳ dao động T = 1.4*Rb*C Ta chọn C = 1*10^-6F ta thay vào công thức 0.016 = 1.4*Rb*1*10^-6 -> Rb = 12kom
Để tính Rc ta có công thức Uc(t) = U*(1-e^(-t/(Rc*C)))
Ở đây ta chọn thời gian để tụ nạp từ 0 đến Uc max chọn 11.5 V là T/12 = 0.016/12 = 0.0013s, Bạn có thể chọn tùy vào mức độ vuông của xung nếu chọn thời gian càng nhỏ xung càng vuông
Thay vào công thức trên ta có
11.5 = 12*(1-e^(-0.0013/(Rc*1*10^-6))) -> Rc = 409 om
