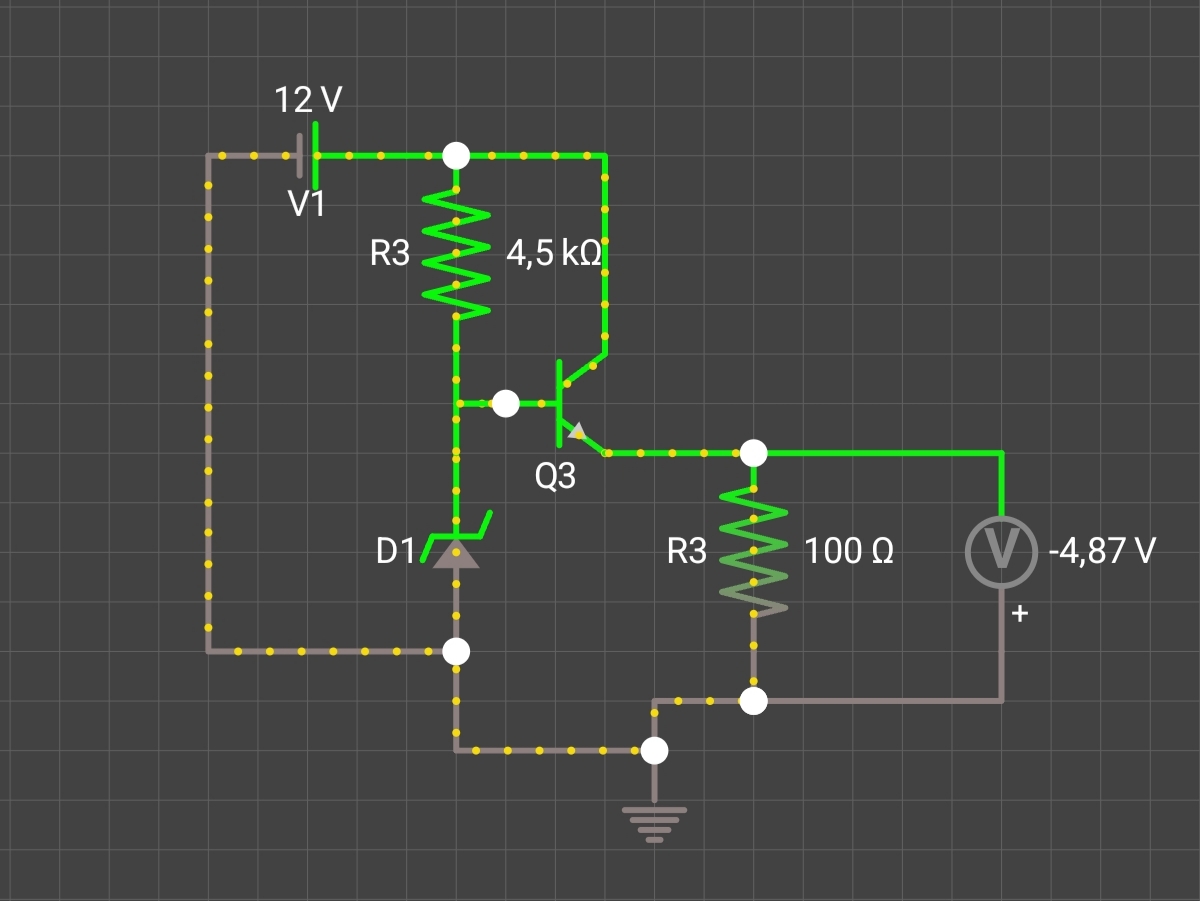

Mạch ổn áp công suất trung bình dùng điôt ổn áp và khuếch đại dòng dùng bjt

Thiết kế mạch với tải 100om diện áp ra 5v điện áp đầu vào 12v

Thiết kế như sau

Ube = 0.7 -> uz = ube+uz = 0,7+5 = 5.7V -> chon diot zerne có uz = 5.7V

Chọn dòng điện qua diot zerne Iz = 1mA

Chọn bjt có hệ số khuếch đại dòng 150

itai = ir3 = 5v/100om = 0.05A

ib ~= ie/beta = 0.05/150 = 0.333mA -> chọn dòng ib = 0.4mA

Rb = R3 = ( Unguon - Uz )/( ib+iz ) = (12-5.7)/(1m+0.4m) = 4500om
